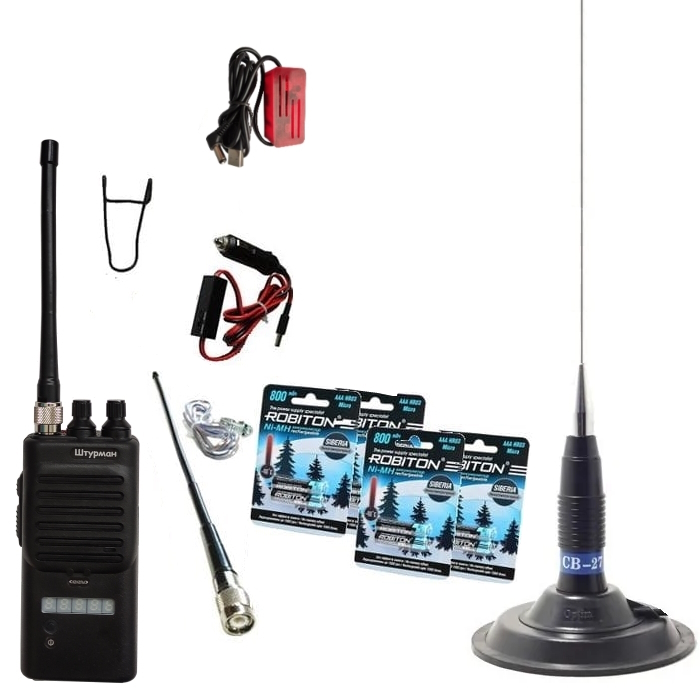

Штурман-230М2 - автокомплект - AM/FM cb рация диапазона с антеннами (19-см и 40-см с противовесом и 1,5-метровой автоантенной на магнитном основании), аккумуляторами, адаптером для работы от прикуривателя, USB зарядным устройством.

Вариант комплектации AM/FM радиостанции диапазона 27 МГц (cb) Штурман-230М2 с двумя антеннами (19-см и 40-см с противовесом), аккумуляторами для работы в переносом варианте, 1,5-метровой автомобильной антенной на магнитном основании, автомобильным адаптером (для работы от бортовой сети автомобиля), USB зарядным устройством; опционально - с выносной тангентой для удобства работы в автомобиле, с чехлом из натуральной кожи и с сетевым (220В в USB) адаптером.

Штурман-230М2 - компактная и мощная 230-канальная AM/FM рация диапазона 27 МГц (cb, Си-Би - гражданский диапазон частот). Радиостанция Штурман-230М2 отличается от базовой модели - Штурмана-230М - другим типом питания (в батарейный отсек устанавливается 8 LiFePO₄ аккумуляторов - двумя параллельно соединёнными группами по 4 аккумулятора); применение вместо обычных NiMh высоковольтных LiFePO₄ аккумуляторов обеспечивает более высокую дальность передачи.

Внимание - радиостанция Штурман-230М2 предназначена для работы только от LiFePO₄ аккумуляторов с напряжением 3,2 В. Если использовать LiIon аккумуляторы с напряжением 3,7В- не получится их заряжать внутри батарейного отсека рации, заряд будет возможен только во внешних зарядных устройствах.

Штурман-230М2 - AM/FM cb (27 МГц) радиостанция с функционалом, достаточным как для связи на трассе (например, с водителями-дальнобойщиками - при использовании внешней автомобильной антенны диапазона 27 МГц), так и для связи во время активного отдыха (рыбалка, охота, туризм).

В режиме FM (частотной) модуляции портативная радиостанция Штурман-230М2 обеспечивает в условиях плотного леса с перепадами высот более высокую дальность связи и большее время автономной работы, чем любые импортные портативные рации.

Абсолютно универсальных раций не существует - в разных условиях связи оптимальны рации разных диапазонов частот: в условиях города лучше работают высокочастотные (UHF - 400-480 МГц) рации, в лесу - низкочастотные (cb - 27 МГц - при условии адекватных параметров).

Радиостанции Штурман-230М2 в режиме FM модуляции обеспечивают гораздо более дальнюю и стабильную связь в условиях плотного леса (не при работе с холмов - а при работе в самом лесу), чем любые высокочастотные (VHF - 136-174 МГц/ UHF - 400-480 МГц) рации (т.к. низкочастотное радиоизлучение гораздо слабее поглощается лесом, плюс низкочастотные радиоволны лучше огибают препятствия).

В условиях города или открытого пространства у раций Штурман-230М2 - как и у любых других низкочастотных раций - нет преимущества над высокочастотными радиостанциями; но в условиях плотного леса радиостанции Штурман-230М2 в режиме FM модуляции работают значительно дальше любых импортных портативных радиостанций диапазонов cb, Low Band, VHF, UHF.

Портативная АМ/FM Си-Би рация Штурман-230М2 обеспечивает возможность связи на трассе из автомобиля с внешней автомобильной антенной (без использования внешних антенн из салона автомобиля дальность резко уменьшается) с водителями-дальнобойщиками (в режиме АМ модуляции, на канале С15еu - 27135 кГц), связи с каналом бедствия и безопасности - С09еu в режиме FM.
Следует учитывать, что дальность связи напрямую зависит от длины и настройки автомобильной антенны (чем длиннее антенна - при условии, что она согласована по частоте - тем выше дальность связи).

Портативные рации Штурман-230М2 обеспечивают максимально высокую дальность связи (в режиме FМ) в тяжёлых условиях плотного леса и сложного рельефа местности, большое время автономной работы (12 часов работы в режиме 90/5/5 дежурный приём/ приём полезного сигнала/ передача от LiFePO₄аккумуляторов 280 мАч).

Совокупность параметров и функциональных возможностей делает компактную рацию Штурман-230М2 универсальной рацией автотуриста, которая пригодится и в автомобиле, и вне его - для активного отдыха или работы на природе (охота, рыбалка, пеший/ горный/ водный поход, тушение лесных пожаров и т.д.).

Основные черты портативных AM/FM Си-Би радиостанций Штурман-230М2:

FM (частотная) и АМ (амплитудная) модуляция
230 каналов (в режимах FM и АМ модуляции).
Эффективный спектральный шумоподавитель с уникально малым порогом срабатывания (открывается сигналом 0,07 мкВ)
Время автономной работы - 12 часов работы в режиме 90/5/5 дежурный приём/ приём полезного сигнала/ передача от LiFePO₄аккумуляторов 280 мАч.
Выходная мощность передатчика в FM- 4 Вт
Мощность в АМ - 4 Вт (в радиостанции Штурман-230М2 используется метод формирования амплитудной модуляции с частично подавленной несущей, что позволило значительно увеличить мощность полезного сигнала и уменьшить расход энергии на не содержащую информацию о полезном сигнале несущую).
Избирательность по побочным каналам - 100 дБ (с провалом по зеркальному каналу до 85 дБ)
Индикация глубокого разряда аккумуляторов
Тональный вызов
Выход на гарнитуру кенвудовского типа ("вилка" 3,5 мм микрофон и 2,5 мм наушник).
После сборки и регулировки печатные платы радиостанции Штурман-230М2 покрываются защитным полимерным покрытием, повышающим надёжность рации при эксплуатации в тяжёлых условиях повышенной влажности, конденсации.
Порог максимально допустимого внешнего (гнездо внешнего питания) напряжения питания - 16 В
Схема индикации антенного тока (позволяет осуществлять комплексную диагностику исправности антенны, передатчика и питания рации)
Память настроек каналов и выбранной сетки частот
Автоматическое отключение при критическом разряде аккумуляторов

индикация уровня напряжения аккумуляторов (в мВ - тысячных долях Вольта)

индикация не только номера канала и выбранной сетки частот, но и рабочей частоты в кГц

сканирование каналов в сетке (с возможностью выбора сетки сканирования)
память настроек (работает при установленных в батарейный отсек аккумуляторах, при этом потребляет ток не более 5 мкА - заряда аккумуляторов хватит на несколько лет работы в режиме "сохранения настроек")
работа в режиме PTT в широком интервале громкости входящего сообщения (в т.ч. радиостанция передаёт шёпот на расстоянии 30-40 см)
режим активации передачи голосом (VOX), при этом VOX не реагирует на короткие звуки: хлопки в ладони возле микрофона, постукивания по корпусу рации; VOX включает передачу при громком шепоте на 15 см от микрофона, нормальным голосом на 40 см от микрофона, громким голосом на 80 см от микрофона)
автоматическое (с отключением в конце заряда) зарядное устройство установленных в батарейный отсек LiFePO₄ аккумуляторов

Характеристики радиостанции
Диапазон частот	27MHz
Комплектация	Штурман-230М2 в комплекте с аккумуляторами (8 шт. 10440 LiFePO4), зарядным устройством от USB, автоадаптером для работы от прикуривателя автомобиля (12В), 19-см и 40-см антеннами, автомобильной антенной
Модель	Штурман-230М2
Размер/тип аккумулятора (батарей)	10440
Страна производства	Россия
Тип аккумуляторов	LiFePO4 10440
Тип приёмного тракта	Супергетеродин с двумя преобразованиями частоты
Тип модуляции	AM/FM
Число каналов	230
Чувствительность приёмника	0.15 µV при 12 dB С/Ш
Сигнал, открывающий порог шумоподавителя	0.07µV
Избирательность по побочным каналам	100dB
Избирательность по зеркальному каналу	85dB
Автоматический аттенюатор	есть
Вес без батарей/ с батареями и компактной антенной	180г/280г
Выходная звуковая мощность РПУ	800мВт
Время работы (90/5/5 дежурный приём/ приём сигнала/ передача)	от аккумуляторов 280 мАч, не менее, ч: 12
Выходная мощность передатчика	4Вт
Габариты радиостанции	13х6х3,6 см
Тональный вызов	есть
Индикация глубокого разряда аккумуляторов	есть
Ручной / автоматический шумоподавитель	Ручной спектральный ШП
Активация передачи голосом	есть
Возможность подключения внешней гарнитуры	есть
Индикация антенного тока	есть
Сканирование каналов	есть
Индикация уровня напряжения аккумуляторов в В	есть
Индикация номера канала, сетки и частоты (в МГц или в кГц)	есть
Память настроек	есть
Автоматическое отключение при критическом разряде аккумуляторов	есть
Приём на двух каналах (DW)	есть

Декларация ЕАЭС № ЕАЭС N RUД-RU.РА06.В.18364/23 от 04.08.2023

Руководство по эксплуатации радиостанции Штурман-230М2

Памятка по основным функциям и программированию режима дежурного приёма.

Штурман-230М, Штурман-230М2, Штурман-Р230М - видеоинструкция о смене типа модуляции и переключении из европейской в Российскую сетку:

Сравнение реальной эффективности компактных антенн диапазонов СиБи и VHF:

Обзор особенностей и органов управления портативной AM/FM cb радиостанции Штурман-230М2:

Сравнение мощности несущей и мощности полезного сигнал, тест передачи современных портативных cb радиостанций в режиме АМ модуляции:

Тест связи современных портативных cb радиостанций в режиме FM модуляции:

Работа радиостанции Штурман-230М2 из помещения (без внешней антенны - чрезвычайно тяжёлые для cb раций условия связи) в режиме FМ модуляции на общевызовном канале радиолюбителей 27,200 МГц:

Тест работы в городе с многоэтажной застройкой и высоким уровнем техногенных помех:

LiFePO4 аккумуляторы безопасны в использовании, хорошо работают в морозы, легко переносят большие разрядные токи без ухудшения параметров.

Если Вы используете LiFePO4 аккумуляторы в радиостанциях Штурман-230М2, Егерь-230 - то при их заряде внутри батарейного отсека рации (т.к. в этих моделях заряжаются две параллельно включённые цепи по 4 последовательно подключённых аккумулятора) со временем будет накапливаться "разбалансировка" аккумуляторов - какие-то аккумуляторы будут недозаряжены).

Поэтому для увеличения срока службы аккумуляторов рекомендуется периодически (например, один раз в 10-20 зарядок) рекомендуется производить заряд аккумуляторов во внешнем зарядном устройстве, где каждый аккумулятор будет полностью заряжен.

Зарядка аккумуляторов внутри батарейного отсека радиостанции от идущего в комплекте USB адаптера удобна, но это не самый эффективный способ заряда.

Если аккумуляторы (хотя бы периодически) заряжать во внешнем зарядном устройстве, в котором каждый аккумулятор заряжается индивидуально (а не в составе последовательно включённой цепочки аккумуляторов) - срок службы аккумуляторов и время автономной работы радиостанции несколько возрастёт.

Радиостанции Штурман-230М2 могут работать как от LiFePO4 (напряжение 3,2 В), так и от LiIon (напряжение 3,7 В) аккумуляторов. У LiIon аккумуляторов выше напряжение (больше излучаемая мощность в режиме передачи) и больше (на 25-30%) ёмкость (значительно дольше время автономной работы), но такие аккумуляторы можно заряжать только во внешних зарядных устройствах, внутри батарейного отсека радиостанции Штурман-230М2 LiIon аккумуляторы зарядить не получится.
