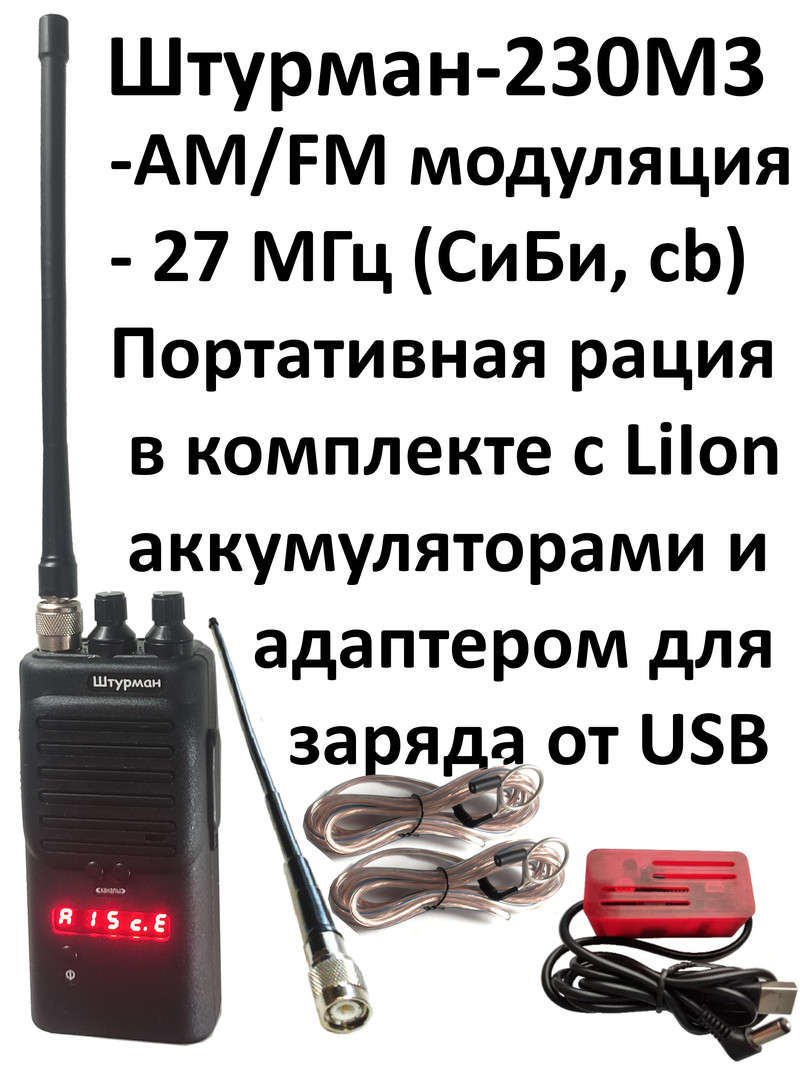

Штурман-230М3 - AM/FM Си-Би (27 МГц) портативная радиостанция в комплекте с 19-см и 40-см антеннами, LiIon аккумуляторами и зарядным устройством от USB.
Вариант комплектации радиостанции Штурман-230М3 с двумя антеннами (19-см и 40-см с противовесом), съёмным металлическим прижимом, аккумуляторами (8 шт. LiIon 10440), USB адаптером для заряда аккумуляторов в батарейном отсеке рации; опционально - с чехлом из натуральной кожи и с сетевым (220В в USB) адаптером. |
Штурман-230М3 - компактная и мощная 230-канальная AM/FM рация диапазона 27 МГц (cb, Си-Би - гражданский диапазон частот). Радиостанция Штурман-230М3 отличается от базовой модели - Штурмана-230М2 - другим типом питания (в батарейный отсек устанавливается 8 шт. LiIon, а не LiFePO4 аккумуляторов - двумя параллельно соединёнными группами по 4 аккумулятора); применение вместо LiFePO4 (3,2 В) более высоковольтных (3,7 В) LiIon аккумуляторов обеспечивает более высокую дальность передачи, а т.к. ёмкость LiIon аккумуляторов примерно в 1,25-1,5 раза выше ёмкости LiFePO4 аккумуляторов - то и время автономной работы радиостанции Штурман-230М3 значительно увеличилось.
Штурман-230М3 - AM/FM cb (27 МГц) радиостанция с функционалом, достаточным как для связи на трассе (например, с водителями-дальнобойщиками - при использовании внешней автомобильной антенны диапазона 27 МГц), так и для связи во время активного отдыха (рыбалка, охота, туризм).
В режиме FM (частотной) модуляции портативная радиостанция Штурман-230М3 обеспечивает в условиях плотного леса с перепадами высот более высокую дальность связи и большее время автономной работы, чем любые импортные портативные рации.
Абсолютно универсальных раций не существует - в разных условиях связи оптимальны рации разных диапазонов частот: в условиях города лучше работают высокочастотные (UHF - 400-480 МГц) рации, в лесу - низкочастотные (cb - 27 МГц - при условии адекватных параметров).
Радиостанции Штурман-230М3 в режиме FM модуляции обеспечивают гораздо более дальнюю и стабильную связь в условиях плотного леса (не при работе с холмов - а при работе в самом лесу), чем любые высокочастотные (VHF - 136-174 МГц/ UHF - 400-480 МГц) рации (т.к. низкочастотное радиоизлучение гораздо слабее поглощается лесом, плюс низкочастотные радиоволны лучше огибают препятствия).
В условиях города или открытого пространства у раций Штурман-230М3 - как и у любых других низкочастотных раций - нет преимущества над высокочастотными радиостанциями; но в условиях плотного леса радиостанции Штурман-230М3 в режиме FM модуляции работают значительно дальше любых импортных портативных радиостанций диапазонов cb, Low Band, VHF, UHF.
Портативная АМ/FM Си-Би рация Штурман-230М3 обеспечивает возможность связи на трассе из автомобиля с внешней автомобильной антенной (без использования внешних антенн из салона автомобиля дальность резко уменьшается) с водителями-дальнобойщиками (в режиме АМ модуляции, на канале С15еu - 27135 кГц), связи с каналом бедствия и безопасности - С09еu в режиме FM.
Следует учитывать, что дальность связи напрямую зависит от длины и настройки автомобильной антенны (чем длиннее антенна - при условии, что она согласована по частоте - тем выше дальность связи).
Портативные рации Штурман-230М3 обеспечивают максимально высокую дальность связи (в режиме FМ) в тяжёлых условиях плотного леса и сложного рельефа местности, большое время автономной работы (15 часов работы в режиме 90/5/5 дежурный приём/ приём полезного сигнала/ передача от LiIon аккумуляторов 350 мАч).
Совокупность параметров и функциональных возможностей делает компактную рацию Штурман-230М3 универсальной рацией автотуриста, которая пригодится и в автомобиле, и вне его - для активного отдыха или работы на природе (охота, рыбалка, пеший/ горный/ водный поход, тушение лесных пожаров и т.д.).
Основные черты портативных AM/FM Си-Би радиостанций Штурман-230М3:

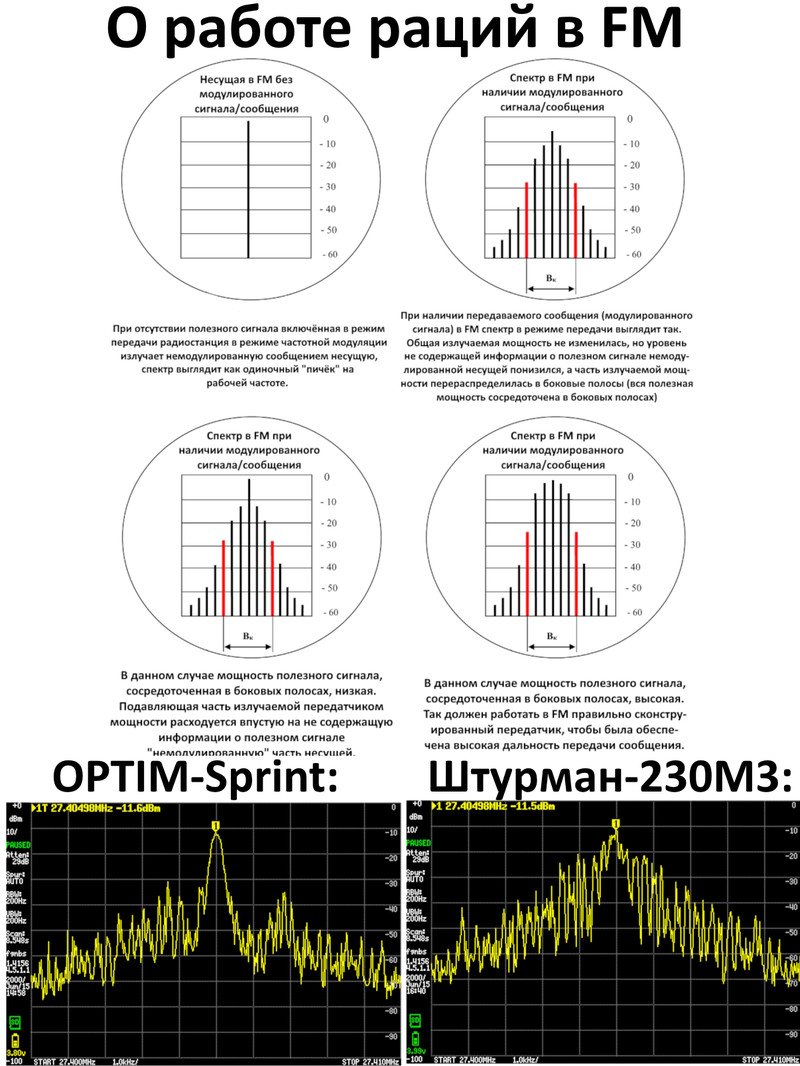

- FM (частотная) и АМ (амплитудная) модуляция
- 230 каналов (в режимах FM и АМ модуляции).
- Эффективный спектральный шумоподавитель с уникально малым порогом срабатывания (открывается сигналом 0,07 мкВ)
- Время автономной работы - 15 часов работы в режиме 90/5/5 дежурный приём/ приём полезного сигнала/ передача от LiIon аккумуляторов 350 мАч.
- Выходная мощность передатчика в FM- 4 Вт

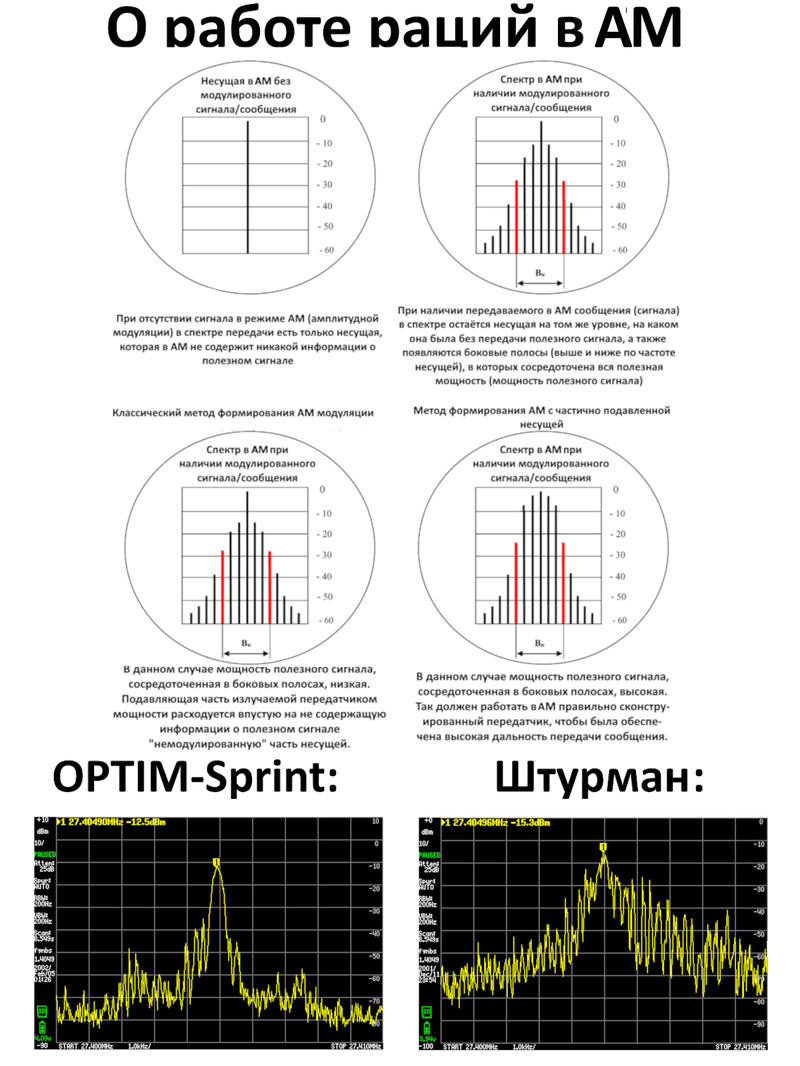

- Мощность в АМ - 4 Вт (в радиостанции Штурман-230М3 используется метод формирования амплитудной модуляции с частично подавленной несущей, что позволило значительно увеличить мощность полезного сигнала и уменьшить расход энергии на не содержащую информацию о полезном сигнале несущую).
- Избирательность по побочным каналам - 100 дБ (с провалом по зеркальному каналу до 85 дБ)
- Индикация глубокого разряда аккумуляторов
- Тональный вызов
- Выход на гарнитуру кенвудовского типа ("вилка" 3,5 мм микрофон и 2,5 мм наушник).
- После сборки и регулировки печатные платы радиостанции Штурман-230М3 покрываются защитным полимерным покрытием, повышающим надёжность рации при эксплуатации в тяжёлых условиях повышенной влажности, конденсации.
- Порог максимально допустимого внешнего (гнездо внешнего питания) напряжения питания - 17 В
- Схема индикации антенного тока (позволяет осуществлять комплексную диагностику исправности антенны, передатчика и питания рации)
- Память настроек каналов и выбранной сетки частот
- Автоматическое отключение при критическом разряде аккумуляторов
- индикация уровня напряжения аккумуляторов (в мВ - тысячных долях Вольта)
- индикация не только номера канала и выбранной сетки частот, но и рабочей частоты в кГц
- сканирование каналов в сетке (с возможностью выбора сетки сканирования)
- память настроек (работает при установленных в батарейный отсек аккумуляторах, при этом потребляет ток не более 5 мкА - заряда аккумуляторов хватит на несколько лет работы в режиме "сохранения настроек")
- работа в режиме PTT в широком интервале громкости входящего сообщения (в т.ч. радиостанция передаёт шёпот на расстоянии 30-40 см)
- режим активации передачи голосом (VOX), при этом VOX не реагирует на короткие звуки: хлопки в ладони возле микрофона, постукивания по корпусу рации; VOX включает передачу при громком шепоте на 15 см от микрофона, нормальным голосом на 40 см от микрофона, громким голосом на 80 см от микрофона)
- автоматическое (с отключением в конце заряда) зарядное устройство установленных в батарейный отсек LiIon аккумуляторов
Характеристики радиостанции | |
Диапазон частот | 27MHz |
Комплектация | Одна AM/FM Си-Би (27 МГц) рация Штурман-230М3 в комплекте со съёмным металлическим прижимом, 19-см и 40-см антеннами, со съёмным противовесом, аккумуляторами (8 шт 10440 LiIon), USB адаптером для заряда |
Модель | Штурман-230М3 |
Размер/тип аккумулятора (батарей) | 10440 |
Страна производства | Россия |
Тип аккумуляторов | LiIon 10440 |
Тип приёмного тракта | Супергетеродин с двумя преобразованиями частоты |
Тип модуляции | AM/FM |
Число каналов | 230 |
Чувствительность приёмника | 0.15 µV при 12 dB С/Ш |
Сигнал, открывающий порог шумоподавителя | 0.07µV |
Избирательность по побочным каналам | 100dB |
Избирательность по зеркальному каналу | 85dB |
Автоматический аттенюатор | есть |
Вес без батарей/ с батареями и компактной антенной | 180г/280г |
Выходная звуковая мощность РПУ | 800мВт |
Время работы (90/5/5 дежурный приём/ приём сигнала/ передача) | от аккумуляторов 350 мАч, не менее, ч: 15 |
Выходная мощность передатчика | 4Вт |
Габариты радиостанции | 13х6х3,6 см |
Тональный вызов | есть |
Индикация глубокого разряда аккумуляторов | есть |
Ручной / автоматический шумоподавитель | Ручной спектральный ШП |
Активация передачи голосом | есть |
Возможность подключения внешней гарнитуры | есть |
Индикация антенного тока | есть |
Сканирование каналов | есть |
Индикация уровня напряжения аккумуляторов в В | есть |
Индикация номера канала, сетки и частоты (в МГц или в кГц) | есть |
Память настроек | есть |
Автоматическое отключение при критическом разряде аккумуляторов | есть |
Приём на двух каналах (DW) | есть |
Декларация ЕАЭС N RU Д-RU.РА03.В.45139/24 от 08.04.2024
Штурман-230М3- AM/FM Си-Би (27 МГц) рация с LiIon аккумуляторами и зарядным устройством от USB
- Производитель: Конструкторское Бюро Беркут
- Модель: Штурман-230М3
- Артикул: 00844
- Код партии товара: kbb00459
- Бонусные баллы: 380
- Наличие: В наличии
- 19000.00р.
-
18000.00р.
- Цена в бонусных баллах: 19000
Доступные варианты
Рекомендуемые товары
Теги: Штурман-230М3, рация, си-би, AM/FM
- 8 958 682-36-65
- 8 495 196-63-51
- infokbberkut.ru
- 108801, г. Москва, ул. Эдварда Грига, д. 5, к. 467, ООО "КБ Беркут"
- пн-пт с 09-00 до 18-00
очень нннадо)))
очень нннадо)))
Проще и дешевле купить готовую китайскую блютуз гарнитуру с адаптером под кенвудовский тип гарнитуры, например
https://aliexpress.ru/item/1005005854073262.html
Прошу пояснить порядок зарядки аккумуляторов внутри радиостанции от USB.
Какой тип разъема на борту радиостанции?
Поддерживается быстрая зарядка?
Если Да, то какие стандарты быстрой зарядки поддерживаются?
Хорошо бы увидеть фото разъема для подключения зарядного устройства.
Прошу пояснить порядок зарядки аккумуляторов внутри радиостанции от USB.
Какой тип разъема на борту радиостанции?
Поддерживается быстрая зарядка?
Если Да, то какие стандарты быстрой зарядки поддерживаются?
Хорошо бы увидеть фото разъема для подключения зарядного устройства.
Само гнездо внешнего питания и зарядки аккумуляторов в радиостанции Штурман-230М3 - под стандартный "круглый" штекер 5,5х2,1 мм (плюс в центре, есть защита от переполюсовки). В комплекте с радиостанцией поставляется USB адаптер для заряда аккумуляторов внутри батарейного отсека радиостанции - на одном конце этого адаптера штекер 5,5х2,1, который вставляется в гнездо на верхнем торце радиостанции. На другом конце кабеля адаптера - USB разъём, который можно вставить для заряда аккумуляторов в любой USB порт (сетевой адаптер от сотового тел., USB-3 порт компьютера, пауэрбанк...)
Заряд аккумуляторов внутри р/с стандартный - не слишком большим током, чтобы продлить срок службы аккумуляторов. Заряд управляется микроконтроллером, на первом этапе ток заряда сравнительно большой - до ёмости 70% зарядится часа за 3. А оставшаяся ёмкость будет добираться малым током. Полное время заряда - около 8 часов (на ночь). В конце заряда ток нулевой - можно оставлять на любое время на зарядке.
Если требуется быстрый заряд - можно воспользоваться внешними зарядными устройствами для LiIon аккумуляторов размера 10440 (ААА) - в продаже масса таких, которые могут зарядить аккумуляторы за полчаса-час.
Кстати, интеллектуальные внешние ЗУ заряжают каждый аккмулятор индивидуально - тут можно без риска применять большой ток.
А внутри радиостанции аккумуляторы заряжаются в последовательных (по 4 акб) цепочках - здесь рисковать, сильно увеличивая зарядный ток, нельзя.
Важна РЕАЛЬНО ИЗЛУЧАЕАЯ МОЩНОСТЬ при работе с компактной антенной. В импортных СиБи рациях резко ухудшается режим работы выходного каскада с падением КПД и излучаемой мощности при работе с компактными - сильно укороченными и заведомо неидеальными по импедансу и реактивной компоненте в нагрузке - антеннами. В результате большая часть энергии уходит в разогрев выходного каскада, а излучаемая мощность - низкая. В Штурманах режим работы выходного каскада не ухудшается при работе с компактными антеннами, в результате при сопоставимой измеренной на приборе на эквивалент нагрузки выходной мощности передатчика реально излучаемая мощность при работе с компактной антенной в Штурманах в разы (в эксперименте известного блогера Игонина получилось в 16 раз) больше, см. подробнее https://dzen.ru/a/Zh6l5qwCGhePkFpF
Измеренная на эквивалент нагрузки выходная мощность - не мощность излучения (т.к. КПД любых антенн, особенно компактных, сильно укороченных, далеко не 100% - мощность излучения - которая по закону для использования без регистрации р/с в СиБи не должна превышать 4 Вт - будет значительно меньше), а именно измеренная на 50-Омный эквивалент нагрузки) в FM - около 8 Вт (при свежезаряженных аккумуляторах может быть немного больше)
